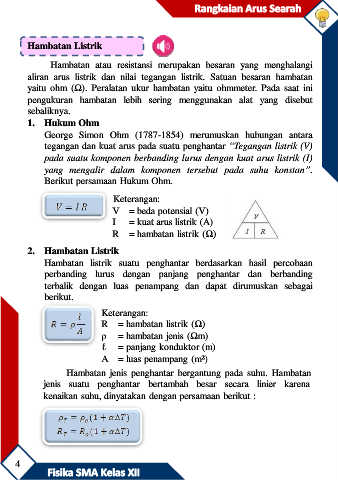

Rangkaian Arus Searah

Hambatan Listrik

Hambatan atau resistansi merupakan besaran yang menghalangi
aliran arus listrik dan nilai tegangan listrik. Satuan besaran hambatan
yaitu ohm (Ω). Peralatan ukur hambatan yaitu ohmmeter. Pada saat ini
pengukuran hambatan lebih sering menggunakan alat yang disebut
sebaliknya.
1. Hukum Ohm
George Simon Ohm (1787-1854) merumuskan hubungan antara
tegangan dan kuat arus pada suatu penghantar “Tegangan listrik (V)
pada suatu komponen berbanding lurus dengan kuat arus listrik (I)
yang mengalir dalam komponen tersebut pada suhu konstan”.
Berikut persamaan Hukum Ohm.

Keterangan:
V = beda potensial (V)
I = kuat arus listrik (A)
R = hambatan listrik (Ω)

2. Hambatan Listrik
Hambatan listrik suatu penghantar berdasarkan hasil percobaan
perbanding lurus dengan panjang penghantar dan berbanding
terbalik dengan luas penampang dan dapat dirumuskan sebagai
berikut.

Keterangan:
R = hambatan listrik (Ω)
ρ = hambatan jenis (Ωm)
ℓ = panjang konduktor (m)
A = luas penampang (m²)
Hambatan jenis penghantar bergantung pada suhu. Hambatan
jenis suatu penghantar bertambah besar secara linier karena
kenaikan suhu, dinyatakan dengan persamaan berikut :

4
Fisika SMA Kelas XII
