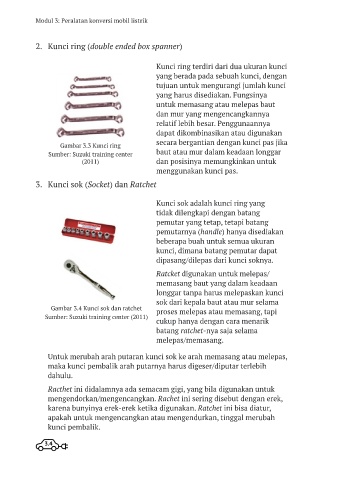

Page 6 - Modul 3

Modul 3: Peralatan konversi mobil listrik

2. Kunci ring (double ended box spanner)

Kunci ring terdiri dari dua ukuran kunci
yang berada pada sebuah kunci, dengan
tujuan untuk mengurangi jumlah kunci
yang harus disediakan. Fungsinya
untuk memasang atau melepas baut
dan mur yang mengencangkannya
relatif lebih besar. Penggunaannya
dapat dikombinasikan atau digunakan
secara bergantian dengan kunci pas jika
Gambar 3.3 Kunci ring
Sumber: Suzuki training center baut atau mur dalam keadaan longgar
(2011) dan posisinya memungkinkan untuk
menggunakan kunci pas.
3. Kunci sok (Socket) dan Ratchet

Kunci sok adalah kunci ring yang
tidak dilengkapi dengan batang
pemutar yang tetap, tetapi batang
pemutarnya (handle) hanya disediakan
beberapa buah untuk semua ukuran
kunci, dimana batang pemutar dapat
dipasang/dilepas dari kunci soknya.

Ratcket digunakan untuk melepas/
memasang baut yang dalam keadaan
longgar tanpa harus melepaskan kunci
sok dari kepala baut atau mur selama
Gambar 3.4 Kunci sok dan ratchet proses melepas atau memasang, tapi
Sumber: Suzuki training center (2011)
cukup hanya dengan cara menarik
batang ratchet-nya saja selama
melepas/memasang.

Untuk merubah arah putaran kunci sok ke arah memasang atau melepas,
maka kunci pembalik arah putarnya harus digeser/diputar terlebih
dahulu.

Racthet ini didalamnya ada semacam gigi, yang bila digunakan untuk
mengendorkan/mengencangkan. Rachet ini sering disebut dengan erek,
karena bunyinya erek-erek ketika digunakan. Ratchet ini bisa diatur,
apakah untuk mengencangkan atau mengendurkan, tinggal merubah
kunci pembalik.
