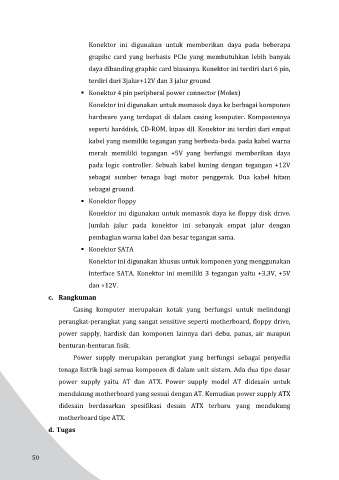

Konektor ini digunakan untuk memberikan daya pada beberapa

grapihc card yang berbasis PCIe yang membutuhkan lebih banyak
daya dibanding graphic card biasanya. Konektor ini terdiri dari 6 pin,

terdiri dari 3jalur+12V dan 3 jalur ground
 Konektor 4 pin peripheral power connector (Molex)

Konektor ini digunakan untuk memasok daya ke berbagai komponen

hardware yang terdapat di dalam casing komputer. Komponennya
seperti harddisk, CD-ROM, kipas dll. Konektor ini terdiri dari empat

kabel yang memiliki tegangan yang berbeda-beda. pada kabel warna

merah memiliki tegangan +5V yang berfungsi memberikan daya
pada logic controller. Sebuah kabel kuning dengan tegangan +12V

sebagai sumber tenaga bagi motor penggerak. Dua kabel hitam
sebagai ground.

 Konektor floppy

Konektor ini digunakan untuk memasok daya ke floppy disk drive.
Jumlah jalur pada konektor ini sebanyak empat jalur dengan

pembagian warna kabel dan besar tegangan sama.

 Konektor SATA
Konektor ini digunakan khusus untuk komponen yang menggunakan

interface SATA. Konektor ini memiliki 3 tegangan yaitu +3,3V, +5V

dan +12V.
c. Rangkuman

Casing komputer merupakan kotak yang berfungsi untuk melindungi

perangkat-perangkat yang sangat sensitive seperti motherboard, floppy drive,
power supply, hardisk dan komponen lainnya dari debu, panas, air maupun

benturan-benturan fisik.

Power supply merupakan perangkat yang berfungsi sebagai penyedia
tenaga listrik bagi semua komponen di dalam unit sistem. Ada dua tipe dasar

power supply yaitu AT dan ATX. Power supply model AT didesain untuk
mendukung motherboard yang sesuai dengan AT. Kemudian power supply ATX

didesain berdasarkan spesifikasi desain ATX terbaru yang mendukung

motherboard tipe ATX.
d. Tugas
