e-MODUL FISIKA BERBASIS SETS

GERAK MELINGKAR

Salah satu contoh hubungan roda-roda bersinggungan yaitu pada roda gigi mesin. Oleh

karena ukuran gigi roda besar dan kecil sama, roda yang lebih besar memiliki gigi yang
banyak. Misalnya banyak gigi untuk tiap roda diberikan lambing n, maka hubungan roda

gigi yang bersinggungan berlaku persamaan berikut.

…………...(3.14)

Keterangan :

ωA dan ωB = kecepatan sudut roda A dan roda B (rad/s)

nA dan nB = banyak gigi roda A dan roda B

3. Roda-Roda yang Dihubungkan dengan Rantai

Roda-roda yang dihubungkan dengan rantai dapat dilihat pada gambar 3.6. Apabila

roda A diputar searah perputaran jarum jam, roda B juga berputar searah putaran jarum
jam. Dalam keadaan ini berlaku persamaan berikut.

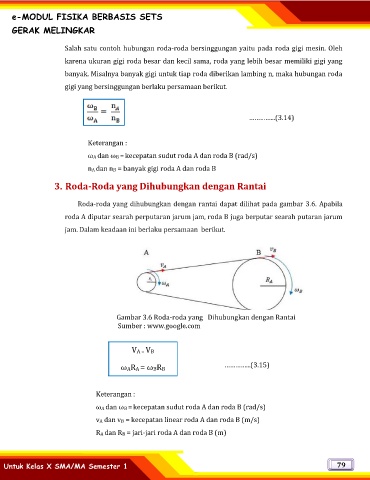

Gambar 3.6 Roda-roda yang Dihubungkan dengan Rantai

Sumber : www.google.com

VA = VB

ωARA = ωBRB …………...(3.15)

Keterangan :

ωA dan ωB = kecepatan sudut roda A dan roda B (rad/s)

vA dan vB = kecepatan linear roda A dan roda B (m/s)
RA dan RB = jari-jari roda A dan roda B (m)

Untuk Kelas X SMA/MA Semester 1 79
