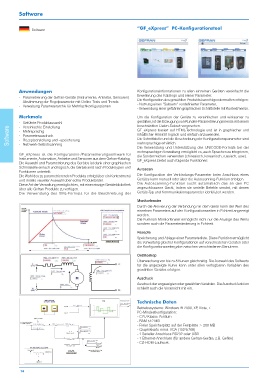

Page 16 - Gefran - DC system drives

Software

Software “GF_eXpress” PC-Konfigurationstool

Anwendungen Konfigurationsinformationen zu allen einzelnen Geräten vereinfacht die
- Parametrierung der Gefran-Geräte (Instrumente, Antriebe, Sensoren) Erweiterung des Katalogs und seiner Parameter.
- Abstimmung der Regelparameter mit Online-Tests und Trends Die Konfiguration des gewählten Produkts kann folgendermaßen erfolgen:
- Verwaltung Parameterarchiv für Mehrfachkonfigurationen - Nutzung eines “Subsets” vordefinierter Parameter,
- Verwendung einer geführten graphischen Schnittstelle mit Kontextmenüs.
Merkmale Um die Konfiguration der Geräte zu vereinfachen und wirksamer zu
- Geführte Produktauswahl gestalten, ist die Erzeugung von Kunden-Parametrierungsmenüs mit einem
beschränkten Daten-Subset vorgesehen.
- Vereinfachte Einstellung
Software - Mehrsprachig GF_eXpress basiert auf HTML-Technologie und ist in graphischer und
inhaltlicher Hinsicht logisch und einfach anzuwenden.
- Parameterausdruck
Die Schnittstelle und die Beschreibung der Konfigurationsparameter sind
- Rezepteerstellung und –speicherung
mehrsprachige erhältlich.
- Netzwerk-Selbstscanning
Die Verwendung und Unterstützung des UNICODE-Formats bei der
mehrsprachigen Verwaltung ermöglicht es, auch Sprachen zu integrieren,
GF_eXpress ist die Konfigurations-/Parametrierungssoftware für die Sonderzeichen verwenden (chinesisch, koreanisch, russisch, usw.).
Instrumente, Automation, Antriebe und Sensoren aus dem Gefran-Katalog. GF_eXpress bietet auch folgende Funktionen:
Die Auswahl und Parametrierung des Gerätes ist dank einer graphischen
Schnittstelle einfach und logisch, die Geräte sind nach Produkttypen und Autoscan
Funktionen unterteilt.
Die Wahl des zu parametrierenden Produkts erfolgt über ein Kontextmenü Die Konfiguration der Verbindungs-Parameter beim Anschluss eines
und mittels visueller Auswahl über echte Produktbilder. Gerätes kann manuell oder über die Autoscanning-Funktion erfolgen.
Diese Art der Verwaltung ermöglicht es, mit einer einzige Gerätebibliothek Die Autoscanning-Funktion sucht automatisch das an den PC
über alle Gefran-Produkte zu verfügen. angeschlossene Gerät, indem sie serielle Befehle sendet, mit denen
Die Verwendung des XML-Formats für die Beschreibung der Geräte-Typ und Kommunikationsparameter identifiziert werden.
Monitorfenster
Durch die Aktivierung der Verbindung mit dem Gerät kann der Wert des
einzelnen Parameters auf den Konfigurationsseiten in Echtzeit angezeigt
werden.
Die Funktion Monitorfenster ermöglicht nicht nur die Anzeige des Werts
sondern auch die Parameteränderung in Echtzeit.

Rezepte
Speicherung und Ablage einer Parameterliste. Diese Funktion ermöglicht
die Verwaltung gleicher Konfigurationen auf verschiedenen Geräten oder
die Konfigurationsweitergabe zwischen verschiedenen Benutzern.
Oszilloskop
Überwachung von bis zu 8 Kurven gleichzeitig. Die Auswahl des Sollwerts
für die angezeigte Kurve kann unter allen verfügbaren Variablen des
gewählten Gerätes erfolgen.
Ausdruck
Ausdruck der angezeigten oder gewählten Variablen. Die Ausdruckfunktion
schließt auch die Voransicht mit ein.

Technische Daten
Betriebssysteme: Windows ® 2000, XP, Vista, 7.
PC-Mindestkonfiguration:
- CPU Klasse Pentium
- RAM 512 MB
- Freier Speicherplatz auf der Festplatte > 200 MB
- Graphikkarte mind. VGA (1024x768)
- 1 Serieller Anschluss RS232 oder USB
- 1 Ethernet-Anschluss (für andere Gefran-Geräte, z.B. Geflex)
- CD-ROM-Laufwerk.
