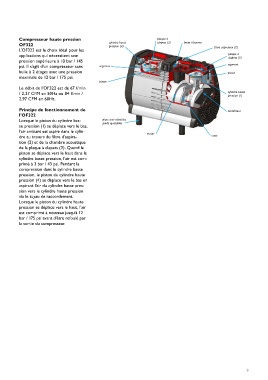

Compresseur haute pression plaque à
OF322 cylindre haute clapets (3) boite à bornes
pression (4)
L’OF322 est le choix idéal pour les filtre aspiration (2)
applications qui nécessitent une plaque à
clapets (3)
pression supérieure à 10 bar / 145
psi. Il s’agit d’un compresseur sans segment segment
huile à 2 étages avec une pression piston
maximale de 12 bar / 175 psi.
piston
Le débit de l’OF322 est de 67 l/min
/ 2,37 CFM en 50Hz ou 84 l/min / cylindre basse
pression (1)
2,97 CFM en 60Hz.

Principe de fonctionnement de ventilateur
l’OF322
Lorsque le piston du cylindre bas- plots anti-vibratiles
se pression (1) se déplace vers le bas, pieds ajustables
l’air ambiant est aspiré dans le cylin- stator
dre au travers du filtre d’aspira- rotor
tion (2) et de la chambre acoustique
de la plaque à clapets (3). Quand le
piston se déplace vers le haut dans le
cylindre basse pression, l’air est com-
primé à 3 bar / 43 psi. Pendant la
compression dans le cylindre basse
pression, le piston du cylindre haute
pression (4) se déplace vers le bas en
aspirant l’air du cylindre basse pres-
sion vers le cylindre haute pression
via le tuyau de raccordement.
Lorsque le piston du cylindre haute
pression se déplace vers le haut, l’air
est comprimé à nouveau jusqu’à 12
bar / 175 psi avant d’être refoulé par
la sortie du compresseur.
