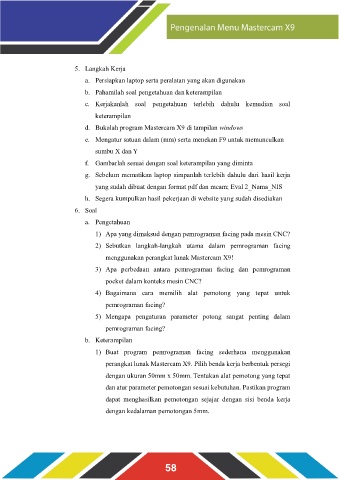

5. Langkah Kerja

a. Persiapkan laptop serta peralatan yang akan digunakan
b. Pahamilah soal pengetahuan dan keterampilan

c. Kerjakanlah soal pengetahuan terlebih dahulu kemudian soal

keterampilan
d. Bukalah program Mastercam X9 di tampilan windows

e. Mengatur satuan dalam (mm) serta menekan F9 untuk memunculkan
sumbu X dan Y

f. Gambarlah sesuai dengan soal keterampilan yang diminta

g. Sebelum mematikan laptop simpanlah terlebih dahulu dari hasil kerja
yang sudah dibuat dengan format pdf dan mcam; Eval 2_Nama_NIS

h. Segera kumpulkan hasil pekerjaan di website yang sudah disediakan
6. Soal

a. Pengetahuan
1) Apa yang dimaksud dengan pemrograman facing pada mesin CNC?

2) Sebutkan langkah-langkah utama dalam pemrograman facing

menggunakan perangkat lunak Mastercam X9!
3) Apa perbedaan antara pemrograman facing dan pemrograman

pocket dalam konteks mesin CNC?
4) Bagaimana cara memilih alat pemotong yang tepat untuk

pemrograman facing?
5) Mengapa pengaturan parameter potong sangat penting dalam

pemrograman facing?

b. Keterampilan
1) Buat program pemrograman facing sederhana menggunakan

perangkat lunak Mastercam X9. Pilih benda kerja berbentuk persegi

dengan ukuran 50mm x 50mm. Tentukan alat pemotong yang tepat
dan atur parameter pemotongan sesuai kebutuhan. Pastikan program

dapat menghasilkan pemotongan sejajar dengan sisi benda kerja
dengan kedalaman pemotongan 5mm.
