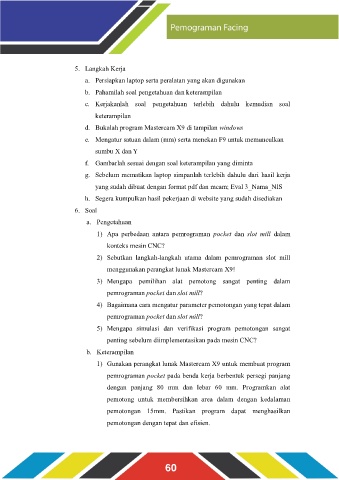

5. Langkah Kerja
a. Persiapkan laptop serta peralatan yang akan digunakan
b. Pahamilah soal pengetahuan dan keterampilan
c. Kerjakanlah soal pengetahuan terlebih dahulu kemudian soal
keterampilan
d. Bukalah program Mastercam X9 di tampilan windows
e. Mengatur satuan dalam (mm) serta menekan F9 untuk memunculkan
sumbu X dan Y
f. Gambarlah sesuai dengan soal keterampilan yang diminta
g. Sebelum mematikan laptop simpanlah terlebih dahulu dari hasil kerja
yang sudah dibuat dengan format pdf dan mcam; Eval 3_Nama_NIS
h. Segera kumpulkan hasil pekerjaan di website yang sudah disediakan
6. Soal
a. Pengetahuan
1) Apa perbedaan antara pemrograman pocket dan slot mill dalam
konteks mesin CNC?
2) Sebutkan langkah-langkah utama dalam pemrograman slot mill
menggunakan perangkat lunak Mastercam X9!
3) Mengapa pemilihan alat pemotong sangat penting dalam
pemrograman pocket dan slot mill?
4) Bagaimana cara mengatur parameter pemotongan yang tepat dalam
pemrograman pocket dan slot mill?
5) Mengapa simulasi dan verifikasi program pemotongan sangat
penting sebelum diimplementasikan pada mesin CNC?
b. Keterampilan
1) Gunakan perangkat lunak Mastercam X9 untuk membuat program
pemrograman pocket pada benda kerja berbentuk persegi panjang
dengan panjang 80 mm dan lebar 60 mm. Programkan alat
pemotong untuk membersihkan area dalam dengan kedalaman
pemotongan 15mm. Pastikan program dapat menghasilkan
pemotongan dengan tepat dan efisien.
