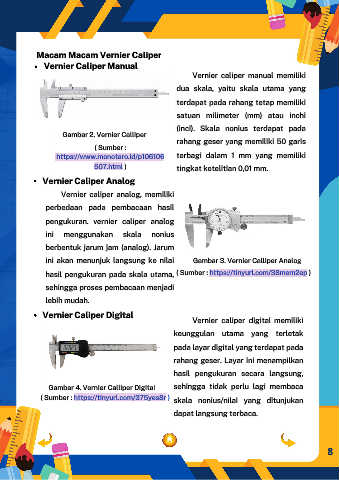

Macam Macam Vernier Caliper
Vernier Caliper Manual
Vernier caliper manual memiliki

dua skala, yaitu skala utama yang

terdapat pada rahang tetap memiliki

satuan milimeter (mm) atau inchi

(inci). Skala nonius terdapat pada
Gambar 2. Vernier Calliper
rahang geser yang memiliki 50 garis
( Sumber :
https://www.monotaro.id/p106106 terbagi dalam 1 mm yang memiliki
507.html ) tingkat ketelitian 0,01 mm.

Vernier Caliper Analog

Vernier caliper analog, memiliki

perbedaan pada pembacaan hasil
pengukuran. vernier caliper analog

ini menggunakan skala nonius

berbentuk jarum jam (analog). Jarum

ini akan menunjuk langsung ke nilai Gambar 3. Vernier Calliper Analog

hasil pengukuran pada skala utama, ( Sumber : https://tinyurl.com/38mem2ep )

sehingga proses pembacaan menjadi

lebih mudah.

Vernier Caliper Digital
Vernier caliper digital memiliki

keunggulan utama yang terletak

pada layar digital yang terdapat pada

rahang geser. Layar ini menampilkan

hasil pengukuran secara langsung,

Gambar 4. Vernier Calliper Digital sehingga tidak perlu lagi membaca
( Sumber : https://tinyurl.com/375yes8r ) skala nonius/nilai yang ditunjukan

dapat langsung terbaca.
