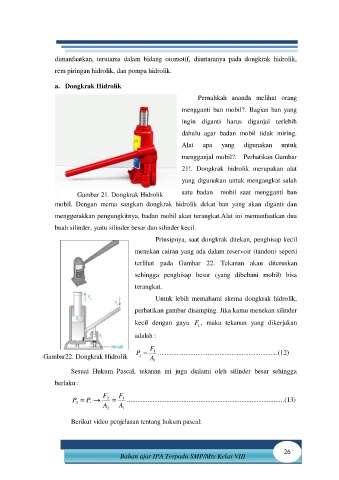

Page 30 - BAHAN AJAR IPA

dimanfaatkan, terutama dalam bidang otomotif, diantaranya pada dongkrak hidrolik,

rem piringan hidrolik, dan pompa hidrolik.

a. Dongkrak Hidrolik

Pernahkah ananda melihat orang
mengganti ban mobil?. Bagian ban yang

ingin diganti harus diganjal terlebih
dahulu agar badan mobil tidak miring.

Alat apa yang digunakan untuk

mengganjal mobil?. Perhatikan Gambar
21!. Dongkrak hidrolik merupakan alat

yang digunakan untuk mengangkat salah

Gambar 21. Dongkrak Hidrolik satu badan mobil saat mengganti ban
mobil. Dengan mema sangkan dongkrak hidrolik dekat ban yang akan diganti dan
menggerakkan pengungkitnya, badan mobil akan terangkat.Alat ini memanfaatkan dua

buah silinder, yaitu silinder besar dan silinder kecil.

Prinsipnya, saat dongkrak ditekan, penghisap kecil
menekan cairan yang ada dalam reservoir (tandon) seperti

terlihat pada Gambar 22. Tekanan akan diteruskan
sehingga penghisap besar (yang dibebani mobil) bisa

terangkat.

Untuk lebih memahami skema dongkrak hidrolik,
perhatikan gambar disamping. Jika kamu menekan silinder

kecil dengan gaya F , maka tekanan yang dikerjakan
1
adalah :

F
P  1 ......................................................................(12)
Gambar22. Dongkrak Hidrolik 1 A 1
Sesuai Hukum Pascal, tekanan ini juga dialami oleh silinder besar sehingga

berlaku :

F F
P  P  2  1 ............................................................................................(13)
2
1
A 2 A 1
Berikut video penjelasan tentang hukum pascal:

Bahan ajar IPA Terpadu SMP/Mts Kelas VIII 26
