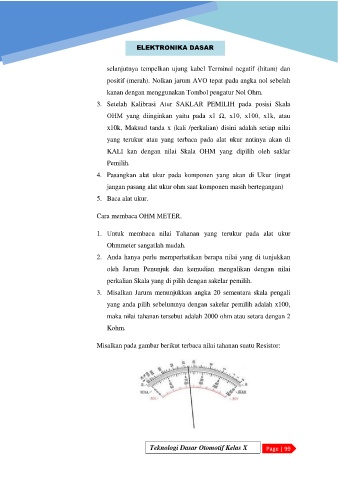

ELEKTRONIKA DASAR

selanjutnya tempelkan ujung kabel Terminal negatif (hitam) dan

positif (merah). Nolkan jarum AVO tepat pada angka nol sebelah
kanan dengan menggunakan Tombol pengatur Nol Ohm.

3. Setelah Kalibrasi Atur SAKLAR PEMILIH pada posisi Skala
OHM yang diinginkan yaitu pada x1 Ω, x10, x100, x1k, atau

x10k, Maksud tanda x (kali /perkalian) disini adalah setiap nilai

yang terukur atau yang terbaca pada alat ukur nntinya akan di
KALI kan dengan nilai Skala OHM yang dipilih oleh saklar

Pemilih.

4. Pasangkan alat ukur pada komponen yang akan di Ukur (ingat
jangan pasang alat ukur ohm saat komponen masih bertegangan)

5. Baca alat ukur.

Cara membaca OHM METER.

1. Untuk membaca nilai Tahanan yang terukur pada alat ukur

Ohmmeter sangatlah mudah.

2. Anda hanya perlu memperhatikan berapa nilai yang di tunjukkan
oleh Jarum Penunjuk dan kemudian mengalikan dengan nilai

perkalian Skala yang di pilih dengan sakelar pemilih.
3. Misalkan Jarum menunjukkan angka 20 sementara skala pengali

yang anda pilih sebelumnya dengan sakelar pemilih adalah x100,
maka nilai tahanan tersebut adalah 2000 ohm atau setara dengan 2

Kohm.

Misalkan pada gambar berikut terbaca nilai tahanan suatu Resistor:
