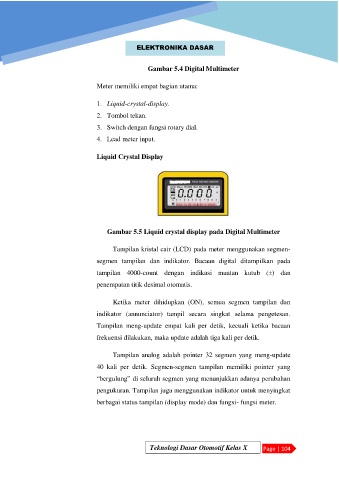

ELEKTRONIKA DASAR

Gambar 5.4 Digital Multimeter

Meter memiliki empat bagian utama:

1. Liquid-crystal-display.
2. Tombol tekan.

3. Switch dengan fungsi rotary dial.

4. Lead meter input.

Liquid Crystal Display

Gambar 5.5 Liquid crystal display pada Digital Multimeter

Tampilan kristal cair (LCD) pada meter menggunakan segmen-
segmen tampilan dan indikator. Bacaan digital ditampilkan pada

tampilan 4000-count dengan indikasi muatan kutub () dan

penempatan titik desimal otomatis.

Ketika meter dihidupkan (ON), semua segmen tampilan dan

indikator (annunciator) tampil secara singkat selama pengetesan.
Tampilan meng-update empat kali per detik, kecuali ketika bacaan

frekuensi dilakukan, maka update adalah tiga kali per detik.

Tampilan analog adalah pointer 32 segmen yang meng-update

40 kali per detik. Segmen-segmen tampilan memiliki pointer yang
“bergulung” di seluruh segmen yang menunjukkan adanya perubahan

pengukuran. Tampilan juga menggunakan indikator untuk menyingkat
berbagai status tampilan (display mode) dan fungsi- fungsi meter.
