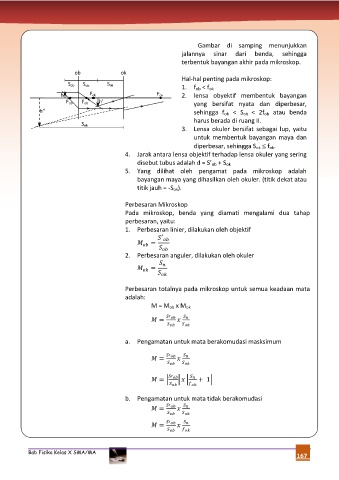

Page 179 - 0. Buku Fisika SMA Kelas X

Gambar di samping menunjukkan
jalannya sinar dari benda, sehingga
terbentuk bayangan akhir pada mikroskop.

ob ok
Hal-hal penting pada mikroskop:
S ok
S ob S ob
1. f ob < f ok
’
h F ok F ok 2. lensa obyektif membentuk bayangan
yang bersifat nyata dan diperbesar,
F ob F ob h’
h’’ sehingga f ob < S ob < 2f ob atau benda
harus berada di ruang II.
S ok
3. Lensa okuler bersifat sebagai lup, yaitu
’
untuk membentuk bayangan maya dan
diperbesar, sehingga S ok  f ok.
4. Jarak antara lensa objektif terhadap lensa okuler yang sering
disebut tubus adalah d = S’ ob + S ok
5. Yang dilihat oleh pengamat pada mikroskop adalah
bayangan maya yang dihasilkan oleh okuler. (titik dekat atau
titik jauh = -S ok).

Perbesaran Mikroskop
Pada mikroskop, benda yang diamati mengalami dua tahap
perbesaran, yaitu:
1. Perbesaran linier, dilakukan oleh objektif

2. Perbesaran anguler, dilakukan oleh okuler

Perbesaran totalnya pada mikroskop untuk semua keadaan mata
adalah:
M = M ob x M ok

a. Pengamatan untuk mata berakomudasi masksimum

| | | |

b. Pengamatan untuk mata tidak berakomudasi

Bab Fisika Kelas X SMA/MA
167
