Page 698 - Genesis GV60 Manuel

09

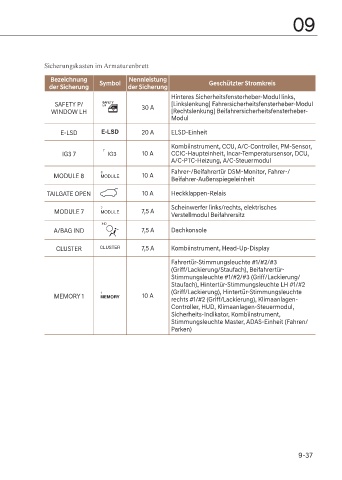

Sicherungskasten im Armaturenbrett
Bezeichnung Nennleistung
der Sicherung Symbol der Sicherung Geschützter Stromkreis
Hinteres Sicherheitsfensterheber-Modul links,
SAFETY P/ 30 A [Linkslenkung] Fahrersicherheitsfensterheber-Modul
WINDOW LH [Rechtslenkung] Beifahrersicherheitsfensterheber-
Modul
E-LSD 20 A ELSD-Einheit

Kombiinstrument, CCU, A/C-Controller, PM-Sensor,
IG3 7 7 IG3 10 A CCIC-Haupteinheit, Incar-Temperatursensor, DCU,
A/C-PTC-Heizung, A/C-Steuermodul
MODULE 8 8 MODULE 10 A Fahrer-/Beifahrertür DSM-Monitor, Fahrer-/
Beifahrer-Außenspiegeleinheit
TAILGATE OPEN 10 A Heckklappen-Relais

MODULE 7 7 MODULE 7,5 A Scheinwerfer links/rechts, elektrisches
Verstellmodul Beifahrersitz
A/BAG IND 7,5 A Dachkonsole

CLUSTER CLUSTER 7,5 A Kombiinstrument, Head-Up-Display
Fahrertür-Stimmungsleuchte #1/#2/#3
(Griff/Lackierung/Staufach), Beifahrertür-
Stimmungsleuchte #1/#2/#3 (Griff/Lackierung/
Staufach), Hintertür-Stimmungsleuchte LH #1/#2
(Griff/Lackierung), Hintertür-Stimmungsleuchte
MEMORY 1 10 A rechts #1/#2 (Griff/Lackierung), Klimaanlagen-
Controller, HUD, Klimaanlagen-Steuermodul,
Sicherheits-Indikator, Kombiinstrument,
Stimmungsleuchte Master, ADAS-Einheit (Fahren/
Parken)

9-37
