Wartung

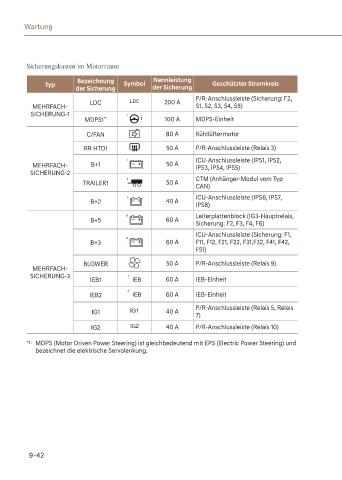

Sicherungskasten im Motorraum
Bezeichnung Nennleistung
Typ Symbol Geschützter Stromkreis
der Sicherung der Sicherung
P/R-Anschlussleiste (Sicherung: F2,
LDC LDC 200 A
MEHRFACH- S1, S2, S3, S4, S5)
SICHERUNG-1 1
MDPS1 *1 1 100 A MDPS-Einheit
C/FAN 80 A Kühllüftermotor
RR HTD1 50 A P/R-Anschlussleiste (Relais 3)
1 ICU-Anschlussleiste (IPS1, IPS2,
MEHRFACH- B+1 50 A IPS3, IPS4, IPS5)
SICHERUNG-2
TRAILER1 1 50 A CTM (Anhänger-Modul vom Typ
CAN)
2 ICU-Anschlussleiste (IPS6, IPS7,
B+2 40 A IPS8)
5 Leiterplattenblock (IG3-Hauptrelais,
B+5 60 A Sicherung: F2, F3, F4, F6)
ICU-Anschlussleiste (Sicherung: F1,
3
B+3 60 A F11, F12, F21, F22, F31,F32, F41, F42,
F51)
BLOWER 50 A P/R-Anschlussleiste (Relais 9)
MEHRFACH-
SICHERUNG-3 1
IEB1 IEB 60 A IEB-Einheit
2
IEB2 IEB 60 A IEB-Einheit
P/R-Anschlussleiste (Relais 5, Relais
IG1 IG1 40 A 7)

IG2 IG2 40 A P/R-Anschlussleiste (Relais 10)
*1 : MDPS (Motor Driven Power Steering) ist gleichbedeutend mit EPS (Electric Power Steering) und
bezeichnet die elektrische Servolenkung.

9-42
