09

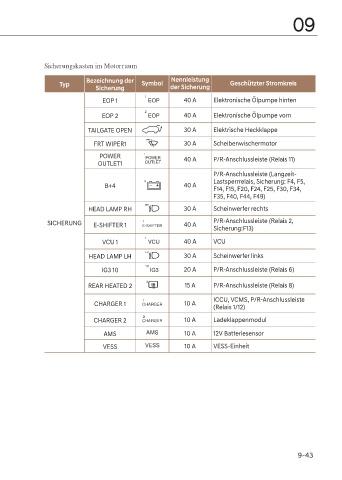

Sicherungskasten im Motorraum

Typ Bezeichnung der Symbol Nennleistung Geschützter Stromkreis
Sicherung der Sicherung
EOP 1 1 EOP 40 A Elektronische Ölpumpe hinten

EOP 2 2 EOP 40 A Elektronische Ölpumpe vorn
TAILGATE OPEN 30 A Elektrische Heckklappe
FRT WIPER1 30 A Scheibenwischermotor
POWER 1 POWER 40 A P/R-Anschlussleiste (Relais 11)
OUTLET1 OUTLET
P/R-Anschlussleiste (Langzeit-
4 Lastsperrrelais, Sicherung: F4, F5,
B+4 40 A F14, F15, F20, F24, F25, F30, F34,
F35, F40, F44, F49)
HEAD LAMP RH 30 A Scheinwerfer rechts
SICHERUNG E-SHIFTER 1 E-SHIFTER 40 A P/R-Anschlussleiste (Relais 2,
1
Sicherung:F13)
VCU 1 1 VCU 40 A VCU
HEAD LAMP LH 30 A Scheinwerfer links
IG3 10 10 IG3 20 A P/R-Anschlussleiste (Relais 6)

REAR HEATED 2 15 A P/R-Anschlussleiste (Relais 8)

1
CHARGER 1 CHARGER 10 A ICCU, VCMS, P/R-Anschlussleiste
(Relais 1/12)
CHARGER 2 CHARGER 10 A Ladeklappenmodul
AMS AMS 10 A 12V Batteriesensor
VESS VESS 10 A VESS-Einheit

9-43
