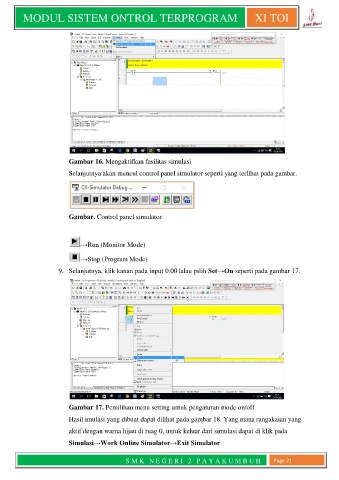

MODUL SISTEM ONTROL TERPROGRAM XI TOI
Gambar 16. Mengaktifkan fasilitas simulasi
Selanjutnya akan muncul control panel simulator seperti yang terlihat pada gambar.
Gambar. Control panel simulator
→Run (Monitor Mode)
→Stop (Program Mode)
9. Selanjutnya, klik kanan pada input 0.00 lalau pilih Set→On seperti pada gambar 17.
Gambar 17. Pemilihan menu setting untuk pengaturan mode on/off
Hasil imulasi yang dibuat dapat dilihat pada gambar 18. Yang mana rangakaian yang
aktif dengan warna hijau di ruag 0, untuk keluar dari simulasi dapat di klik pada
Simulasi→Work Online Simulator→Exit Simulator
