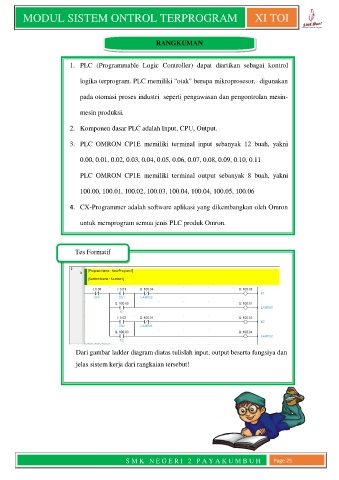

Page 29 - modul Sistem Kontrol Terprogram_Neat
P. 29
MODUL SISTEM ONTROL TERPROGRAM XI TOI
RANGKUMAN
1. PLC (Programmable Logic Controller) dapat diartikan sebagai kontrol
logika terprogram. PLC memiliki "otak" berupa mikroprosesor, digunakan
pada otomasi proses industri seperti pengawasan dan pengontrolan mesin-
mesin produksi.
2. Komponen dasar PLC adalah Input, CPU, Output.
3. PLC OMRON CP1E memiliki terminal input sebanyak 12 buah, yakni
0.00, 0.01, 0.02, 0.03, 0.04, 0.05, 0.06, 0.07, 0.08, 0.09, 0.10, 0.11
PLC OMRON CP1E memiliki terminal output sebanyak 8 buah, yakni
100.00, 100.01, 100.02, 100.03, 100.04, 100.04, 100.05, 100.06
4. CX-Programmer adalah software aplikasi yang dikembangkan oleh Omron
untuk memprogram semua jenis PLC produk Omron.
Tes Formatif
Dari gambar ladder diagram diatas tulislah input, output beserta fungsiya dan
jelas sistem kerja dari rangkaian tersebut!
