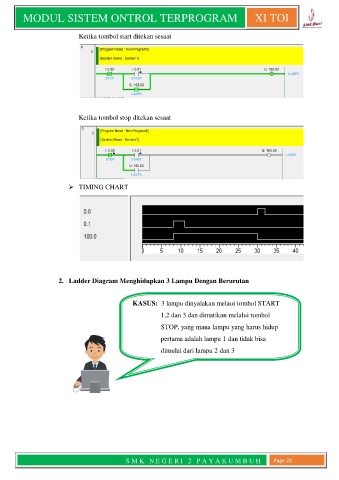

MODUL SISTEM ONTROL TERPROGRAM XI TOI

Ketika tombol start ditekan sesaat

Ketika tombol stop ditekan sesaat

 TIMING CHART

2. Ladder Diagram Menghidupkan 3 Lampu Dengan Berurutan

KASUS: 3 lampu dinyalakan melaui tombol START
1,2 dan 3 dan dimatikan melalui tombol

STOP, yang mana lampu yang harus hidup

pertama adalah lampu 1 dan tidak bisa
dimulai dari lampu 2 dan 3

S M K N E G E R I 2 P A Y A K U M B U H Page 28
