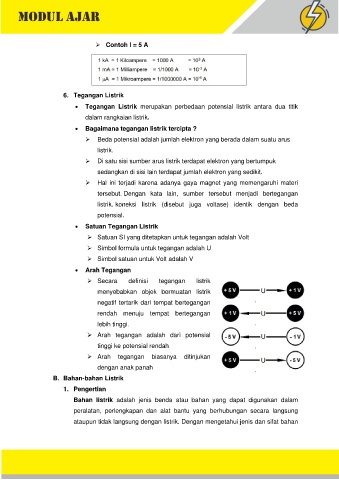

Page 24 - E-BOOK E6 X LISTRIK

➢ Contoh I = 5 A

6. Tegangan Listrik

• Tegangan Listrik merupakan perbedaan potensial listrik antara dua titik
dalam rangkaian listrik.
• Bagaimana tegangan listrik tercipta ?

➢ Beda potensial adalah jumlah elektron yang berada dalam suatu arus
listrik.
➢ Di satu sisi sumber arus listrik terdapat elektron yang bertumpuk

sedangkan di sisi lain terdapat jumlah elektron yang sedikit.
➢ Hal ini terjadi karena adanya gaya magnet yang memengaruhi materi

tersebut. Dengan kata lain, sumber tersebut menjadi bertegangan
listrik. koneksi listrik (disebut juga voltase) identik dengan beda
potensial.

• Satuan Tegangan Listrik
➢ Satuan SI yang ditetapkan untuk tegangan adalah Volt

➢ Simbol formula untuk tegangan adalah U
➢ Simbol satuan untuk Volt adalah V
• Arah Tegangan

➢ Secara definisi tegangan listrik
menyebabkan objek bermuatan listrik

negatif tertarik dari tempat bertegangan
rendah menuju tempat bertegangan
lebih tinggi.

➢ Arah tegangan adalah dari potensial
tinggi ke potensial rendah
➢ Arah tegangan biasanya ditinjukan

dengan anak panah
B. Bahan-bahan Listrik
1. Pengertian

Bahan listrik adalah jenis benda atau bahan yang dapat digunakan dalam
peralatan, perlengkapan dan alat bantu yang berhubungan secara langsung

ataupun tidak langsung dengan listrik. Dengan mengetahui jenis dan sifat bahan
