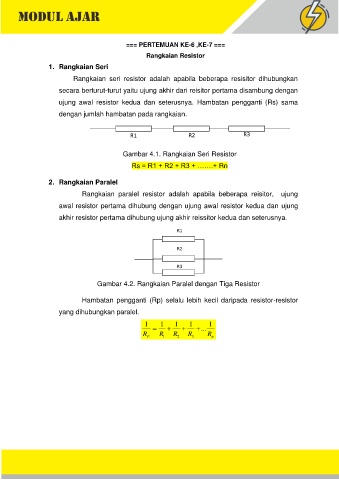

=== PERTEMUAN KE-6 ,KE-7 ===
Rangkaian Resistor
1. Rangkaian Seri
Rangkaian seri resistor adalah apabila beberapa resisitor dihubungkan
secara berturut-turut yaitu ujung akhir dari reisitor pertama disambung dengan
ujung awal resistor kedua dan seterusnya. Hambatan pengganti (Rs) sama
dengan jumlah hambatan pada rangkaian.
R1 R2 R3
Gambar 4.1. Rangkaian Seri Resistor
Rs = R1 + R2 + R3 + …….+ Rn
2. Rangkaian Paralel
Rangkaian paralel resistor adalah apabila beberapa reisitor, ujung
awal resistor pertama dihubung dengan ujung awal resistor kedua dan ujung
akhir resistor pertama dihubung ujung akhir reissitor kedua dan seterusnya.
R1
R2
R3
Gambar 4.2. Rangkaian Paralel dengan Tiga Resistor
Hambatan pengganti (Rp) selalu lebih kecil daripada resistor-resistor
yang dihubungkan paralel.
1 = 1 + 1 + 1 + ... 1
R P R 1 R 2 R 3 R n
