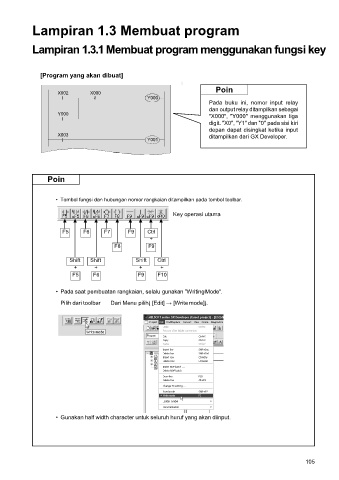

Lampiran 1.3 Membuat program
Lampiran 1.3.1 Membuat program menggunakan fungsi key
[Program yang akan dibuat]
X002 X000 Poin
Y000
Pada buku ini, nomor input relay
dan output relay ditampilkan sebagai
Y000
"X000", "Y000" menggunakan tiga
digit. "X0", "Y1" dan "0" pada sisi kiri
depan dapat disingkat ketika input
X003 ditampilkan dari GX Developer.
Y001
Poin
• Tombol fungsi dan hubungan nomor rangkaian ditampilkan pada tombol toolbar.
Key operasi utama
F5 F6 F7 F9 Ctrl
+
F8 F9
Shift Shift Shift Ctrl
+ + + +
F5 F6 F9 F10
• Pada saat pembuatan rangkaian, selalu gunakan "Writing Mode".
Pilih dari toolbar Dari Menu pilih( [Edit] → [Write mode]).
• Gunakan half width character untuk seluruh huruf yang akan diinput.
105
