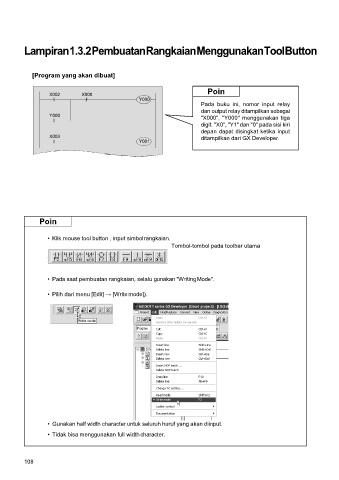

Lampiran 1.3.2 Pembuatan Rangkaian Menggunakan Tool Button

[Program yang akan dibuat]

Poin
X002 X000
Y000
Pada buku ini, nomor input relay
dan output relay ditampilkan sebagai
Y000
"X000", "Y000" menggunakan tiga
digit. "X0", "Y1" dan "0" pada sisi kiri
depan dapat disingkat ketika input
X003 ditampilkan dari GX Developer.
Y001

Poin

• Klik mouse tool button , input simbol rangkaian.
Tombol-tombol pada toolbar utama

•

• Pada saat pembuatan rangkaian, selalu gunakan "Writing Mode".

• Pilih dari menu [Edit] → [Write mode]).

• Gunakan half width character untuk seluruh huruf yang akan diinput.

• Tidak bisa menggunakan full width character.
