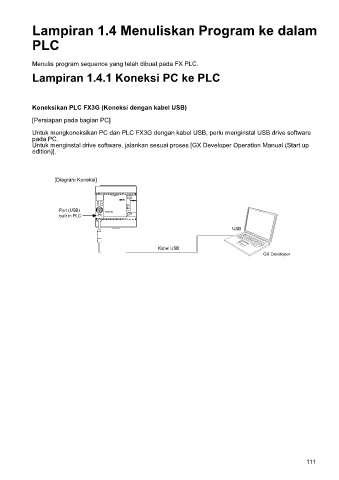

Page 111 - PLC
P. 111
Lampiran 1.4 Menuliskan Program ke dalam
PLC
Menulis program sequence yang telah dibuat pada FX PLC.
Lampiran 1.4.1 Koneksi PC ke PLC
Koneksikan PLC FX3G (Koneksi dengan kabel USB)
[Persiapan pada bagian PC]
Untuk mengkoneksikan PC dan PLC FX3G dengan kabel USB, perlu menginstal USB drive software
pada PC.
Untuk menginstal drive software, jalankan sesuai proses [GX Developer Operation Manual (Start up
edition)].
[Diagram Koneksi]
Port (USB)
built in PLC
USB
Kabel USB
GX Developer
111
