Page 116 - PLC

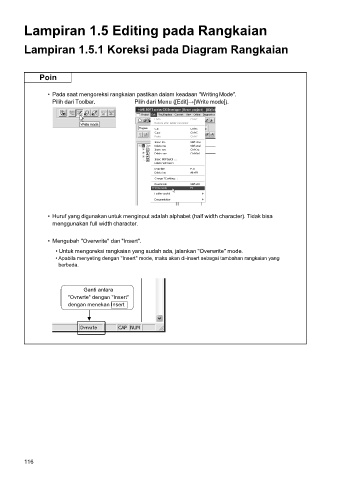

Lampiran 1.5 Editing pada Rangkaian

Lampiran 1.5.1 Koreksi pada Diagram Rangkaian

Poin

• Pada saat mengoreksi rangkaian pastikan dalam keadaan "Writing Mode".
Pilih dari Toolbar. Pilih dari Menu ([Edit]→[Write mode]).

• Huruf yang digunakan untuk menginput adalah alphabet (half width character). Tidak bisa
menggunakan full width character.

• Mengubah "Overwrite" dan "Insert".

• Untuk mengoreksi rangkaian yang sudah ada, jalankan "Overwrite" mode.
• Apabila menyeting dengan "Insert" mode, maka akan di-insert sebagai tambahan rangkaian yang
berbeda.

Ganti antara
"Ovrwrte" dengan "Insert"
dengan menekan Insert

116
