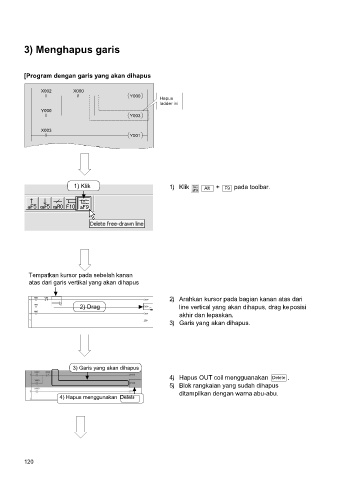

Page 120 - PLC

3) Menghapus garis

[Program dengan garis yang akan dihapus

X002 X000
Y000
Hapus
ladder ini
Y000
Y003

X003
Y001

1) Klik 1) Klik + F9 pada toolbar.
Alt

Tempatkan kursor pada sebelah kanan
atas dari garis vertikal yang akan dihapus

2) Arahkan kursor pada bagian kanan atas dari
2) Drag line vertical yang akan dihapus, drag ke posisi
akhir dan lepaskan.
3) Garis yang akan dihapus.

3) Garis yang akan dihapus
4) Hapus OUT coil mengguanakan Delete .
5) Blok rangkaian yang sudah dihapus
ditampilkan dengan warna abu-abu.
4) Hapus menggunakan Delete

120
