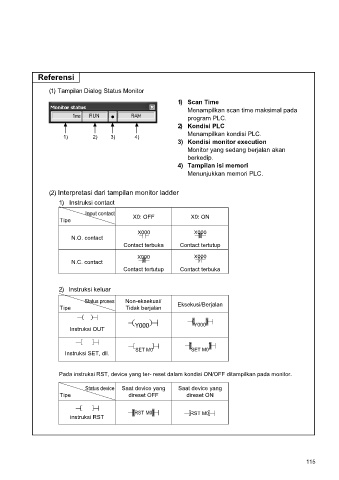

Page 115 - PLC

Referensi

(1) Tampilan Dialog Status Monitor

1) Scan Time
Menampilkan scan time maksimal pada
program PLC.
2) Kondisi PLC
Menampilkan kondisi PLC.
1) 2) 3) 4)
3) Kondisi monitor execution
Monitor yang sedang berjalan akan
berkedip.
4) Tampilan isi memori
Menunjukkan memori PLC.

(2) Interpretasi dari tampilan monitor ladder
1) Instruksi contact

Input contact
X0: OFF X0: ON
Tipe
X000 X000
N.O. contact
Contact terbuka Contact tertutup

X000 X000
N.C. contact
Contact tertutup Contact terbuka

2) Instruksi keluar

Status proses Non-eksekusi/
Tipe Tidak berjalan Eksekusi/Berjalan

Y000 Y000
Instruksi OUT

SET M0
Instruksi SET, dll. SET M0

Pada instruksi RST, device yang ter- reset dalam kondisi ON/OFF ditampilkan pada monitor.

Status device Saat device yang Saat device yang
Tipe direset OFF direset ON

RST M0 RST M0
instruksi RST

115
