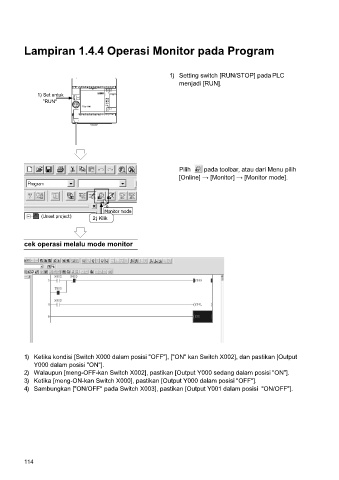

Lampiran 1.4.4 Operasi Monitor pada Program

1) Setting switch [RUN/STOP] pada PLC
menjadi [RUN].

1) Set untuk
"RUN"

2) Pilih pada toolbar, atau dari Menu pilih
[Online] → [Monitor] → [Monitor mode].

2) Klik

cek operasi melalu mode monitor

1) Ketika kondisi [Switch X000 dalam posisi "OFF"], ["ON" kan Switch X002], dan pastikan [Output
Y000 dalam posisi "ON"].
2) Walaupun [meng-OFF-kan Switch X002], pastikan [Output Y000 sedang dalam posisi "ON"].
3) Ketika [meng-ON-kan Switch X000], pastikan [Output Y000 dalam posisi "OFF"].
4) Sambungkan ["ON/OFF" pada Switch X003], pastikan [Output Y001 dalam posisi "ON/OFF"].
