Page 117 - PLC

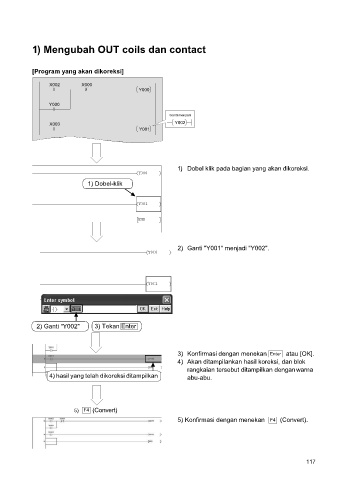

1) Mengubah OUT coils dan contact

[Program yang akan dikoreksi]

X002 X000
Y000

Y000

Ganti menjadi

X003 Y002
Y001

1) Dobel klik pada bagian yang akan dikoreksi.

1) Dobel-klik

2) Ganti "Y001" menjadi "Y002".

2) Ganti "Y002" 3) Tekan Enter

3) Konfirmasi dengan menekan Enter atau [OK].
4) Akan ditampilankan hasil koreksi, dan blok
rangkaian tersebut ditampilkan dengan warna
4) hasil yang telah dikoreksi ditampilkan abu-abu.

5) F4 (Convert)
5) Konfirmasi dengan menekan F4 (Convert).

117
