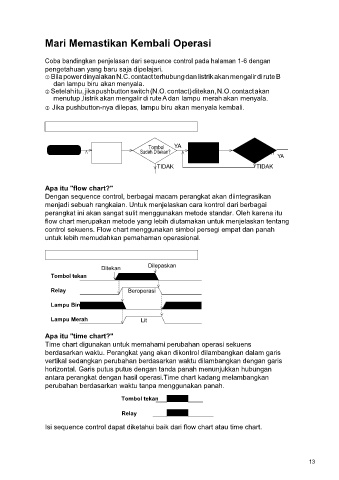

Mari Memastikan Kembali Operasi

Coba bandingkan penjelasan dari sequence control pada halaman 1-6 dengan
pengetahuan yang baru saja dipelajari.
① Bila power dinyalakan N.C. contact terhubung dan listrik akan mengalir di rute B
dan lampu biru akan menyala.
② Setelah itu, jika pushbutton switch (N.O. contact) ditekan, N.O. contact akan
menutup ,listrik akan mengalir di rute A dan lampu merah akan menyala.
③ Jika pushbutton-nya dilepas, lampu biru akan menyala kembali.

Sequence yang ditunjukkan sebagai flow chart

Lampu Biru Lit Tombol YA Lampu Biru Lit Tombol
Power ON
Lampu Merah Sudah Ditekan? Lampu Merah Tidak Ditekan?
Out Out YA
TIDAK TIDAK

Apa itu "flow chart?"
Dengan sequence control, berbagai macam perangkat akan diintegrasikan
menjadi sebuah rangkaian. Untuk menjelaskan cara kontrol dari berbagai
perangkat ini akan sangat sulit menggunakan metode standar. Oleh karena itu
flow chart merupakan metode yang lebih diutamakan untuk menjelaskan tentang
control sekuens. Flow chart menggunakan simbol persegi empat dan panah
untuk lebih memudahkan pemahaman operasional.

Sequence yang ditunjukkan sebagai time chart
Dilepaskan
Ditekan
Tombol tekan Tertutup

Relay Beroperasi

Lampu Biru Lit Lit

Lampu Merah Lit

Apa itu "time chart?"
Time chart digunakan untuk memahami perubahan operasi sekuens
berdasarkan waktu. Perangkat yang akan dikontrol dilambangkan dalam garis
vertikal sedangkan perubahan berdasarkan waktu dilambangkan dengan garis
horizontal. Garis putus putus dengan tanda panah menunjukkan hubungan
antara perangkat dengan hasil operasi.Time chart kadang melambangkan
perubahan berdasarkan waktu tanpa menggunakan panah.

Tombol tekan

Relay

Isi sequence control dapat diketahui baik dari flow chart atau time chart.
