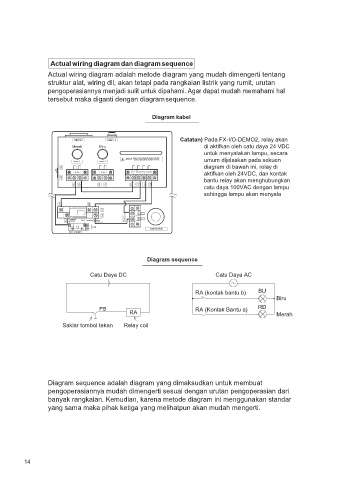

Actual wiring diagram dan diagram sequence

Actual wiring diagram adalah metode diagram yang mudah dimengerti tentang
struktur alat, wiring dll, akan tetapi pada rangkaian listrik yang rumit, urutan
pengoperasiannya menjadi sulit untuk dipahami. Agar dapat mudah memahami hal
tersebut maka diganti dengan diagram sequence.

Diagram kabel

Catatan) Pada FX-I/O-DEMO2, relay akan
Merah Biru di aktifkan oleh catu daya 24 VDC
untuk menyalakan lampu, secara
jangan menyambungkan dengan terminal
AWAS power supply voltase eksternal 24 V DC
Lampu 1 Lampu 2 umum dijelaskan pada sekuen
diagram di bawah ini, relay di
Lampu 1 Lampu 2
aktifkan oleh 24VDC, dan kontak
bantu relay akan menghubungkan
catu daya 100VAC dengan lampu
sehingga lampu akan menyala

Contact Pushbutton
umum N.C. contact Relay

Coil tombol tekan
N.O. contact

Diagram sequence

Catu Daya DC Catu Daya AC

RA (kontak bantu b) BU
Biru
PB RA (Kontak Bantu a) RD
RA Merah

Saklar tombol tekan Relay coil

Diagram sequence adalah diagram yang dimaksudkan untuk membuat
pengoperasiannya mudah dimengerti sesuai dengan urutan pengoperasian dari
banyak rangkaian. Kemudian, karena metode diagram ini menggunakan standar
yang sama maka pihak ketiga yang melihatpun akan mudah mengerti.
