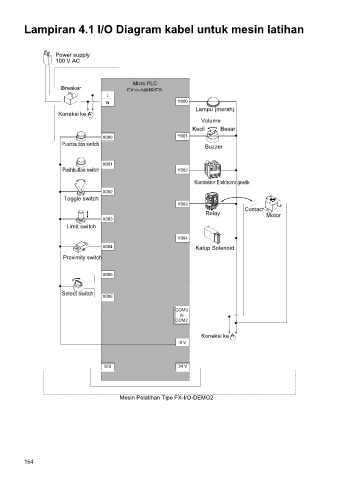

Lampiran 4.1 I/O Diagram kabel untuk mesin latihan
Power supply
100 V AC
Micro PLC
Breaker FX3G-14MR/ES
L
N Y000
Lampu (merah)
Koneksi ke A
Volume
Kecil Besar
X000 Y001
Pushbutton switch
Buzzer
X001
Pushbutton switch Y002
Kontraktor Elektroma gnetik
X002
Toggle switch
Y003
Contact
Relay Motor
X003
Limit switch
Y004
X004 Katup Solenoid
Proximity switch
X005
Select switch
X006
COM0
to
COM2
Koneksi ke A
0 V
S/S 24 V
Mesin Pelatihan Tipe FX-I/O-DEMO2
