Page 151 - PLC

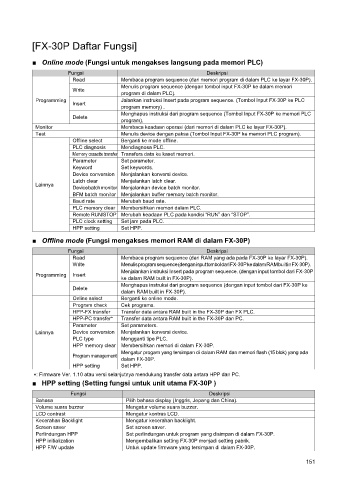

[FX-30P Daftar Fungsi]

■ Online mode (Fungsi untuk mengakses langsung pada memori PLC)

Fungsi Deskripsi
Read Membaca program sequence (dari memori program di dalam PLC ke layar FX-30P).
Menulis program sequence (dengan tombol input FX-30P ke dalam memori
Write
program di dalam PLC).
Programming Jalankan instruksi Insert pada program sequence. (Tombol Input FX-30P ke PLC
Insert
program memory) .
Menghapus instruksi dari program sequence (Tombol Input FX-30P ke memori PLC
Delete
program).
Monitor Membaca keadaan operasi (dari memori di dalam PLC ke layar FX-30P).
Test Menulis device dengan paksa (Tombol Input FX-30P ke memori PLC program).
Offline select Berganti ke mode offline.
PLC diagnosis Mendiagnosa PLC.
Memory cassette transfer Transfers data ke kaset memori.
Parameter Set parameter.
Keyword Set keywords.
Device conversion Menjalankan konversi device.
Latch clear Menjalankan latch clear.
Lainnya
Device batch monitor Menjalankan device batch monitor.
BFM batch monitor Menjalankan buffer memory batch monitor.
Baud rate Merubah baud rate.
PLC memory clear Membersihkan memori dalam PLC.
Remote RUN/STOP Merubah keadaan PLC pada kondisi “RUN” dan “STOP”.
PLC clock setting Set jam pada PLC.
HPP setting Set HPP.
■ Offline mode (Fungsi mengakses memori RAM di dalam FX-30P)

Fungsi Deskripsi
Read Membaca program sequence (dari RAM yang ada pada FX-30P ke layar FX-30P).
Write Menulis program sequence (dengan input tombol dari FX-30P ke dalam RAM built in FX-30P).
Menjalankan instruksi Insert pada program sequence. (dengan input tombol dari FX-30P
Programming Insert
ke dalam RAM built in FX-30P).
Menghapus instruksi dari program sequence (dengan input tombol dari FX-30P ke
Delete
dalam RAM built in FX-30P).
Online select Berganti ke online mode.
Program check Cek programs.
HPP-FX transfer Transfer data antara RAM built in the FX-30P dan FX PLC.
HPP-PC transfer* Transfer data antara RAM built in the FX-30P dan PC.
Parameter Set parameters.
Lainnya Device conversion Menjalankan konversi device.
PLC type Mengganti tipe PLC.
HPP memory clear Membersihkan memori di dalam FX-30P.
Mengatur progam yang tersimpan di dalam RAM dan memori flash (15 blok) yang ada
Program management
dalam FX-30P.
HPP setting Set HPP.
* : Firmware Ver. 1.10 atau versi selanjutnya mendukung transfer data antara HPP dan PC.
■ HPP setting (Setting fungsi untuk unit utama FX-30P )

Fungsi Deskripsi
Bahasa Pilih bahasa display (Inggris, Jepang dan China).
Volume suara buzzer Mengatur volume suara buzzer.
LCD contrast Mengatur kontras LCD.
Kecerahan Backlight Mengatur kecerahan backlight.
Screen saver Set screen saver.
Perlindungan HPP Set perlindungan untuk program yang disimpan di dalam FX-30P.
HPP initialization Mengembalikan setting FX-30P menjadi setting pabrik.
HPP F/W update Untuk update firmware yang tersimpan di dalam FX-30P.

151
