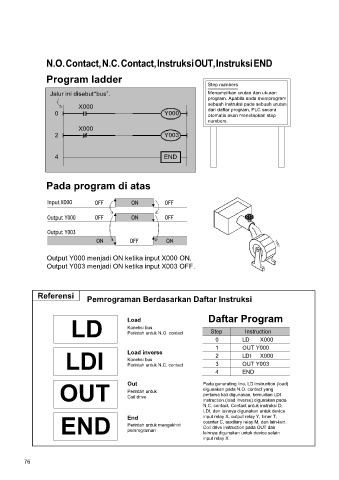

N.O. Contact, N.C. Contact, Instruksi OUT, Instruksi END

Program ladder
Step numbers
Jalur ini disebut “bus”. Menampilkan urutan dan ukuran
program. Apabila anda memprogram
X000 sebuah instruksi pada sebuah urutan
0 Y000 dari daftar program, PLC secara
otomatis akan menetapkan step
numbers.
X000
2 Y003

4 END

Pada program di atas

Input X000 OFF ON OFF

Output Y000 OFF ON OFF

Output Y003
ON OFF ON

Output Y000 menjadi ON ketika input X000 ON.
Output Y003 menjadi ON ketika input X003 OFF.

Referensi
Pemrograman Berdasarkan Daftar Instruksi

Load Daftar Program
LD Koneksi bus Step Instruction
Perintah untuk N.O. contact
0 LD X000
Load inverse 1 OUT Y000
LDI Koneksi bus 2 LDI X000
3
OUT Y003
Perintah untuk N.C. contact
4 END

Out Pada generating line, LD instruction (load)
OUT Perintah untuk digunakan pada N.O. contact yang
pertama kali digunakan, kemudian LDI
Coil drive
instruction (load inverse) digunakan pada
N.C. contact. Contact untuk instruksi D,

LDI, dan lainnya digunakan untuk device
input relay X, output relay Y, timer T,
End
END Perintah untuk mengakhiri counter C, auxiliary relay M, dan lain-lain.
Coil drive instruction pada OUT dan
pemrograman
lainnya digunakan untuk device selain
input relay X.
