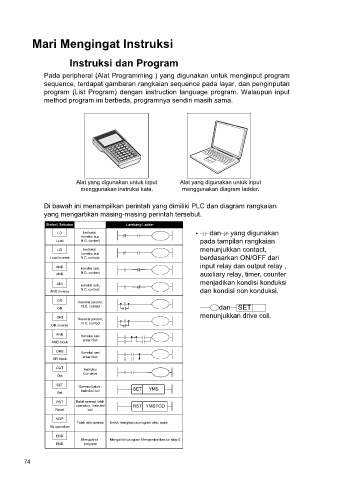

Mari Mengingat Instruksi

Instruksi dan Program

Pada peripheral (Alat Programming ) yang digunakan untuk menginput program
sequence, terdapat gambaran rangkaian sequence pada layar, dan penginputan
program (List Program) dengan instruction language program. Walaupun input
method program ini berbeda, programnya sendiri masih sama.

Alat yang digunakan untuk input Alat yang digunakan untuk input
menggunakan instruksi kata. menggunakan diagram ladder.

Di bawah ini menampilkan perintah yang dimiliki PLC dan diagram rangkaian
yang mengartikan masing-masing perintah tersebut.
Simbol, Sebutan Fungsi Lambang Ladder

LD Instruksi dan yang digunakan
koneksi bus
Load N.O. contact pada tampilan rangkaian
LDI Instruksi menunjukkan contact,
koneksi bus
Load inverse N.C. contact berdasarkan ON/OFF dari

AND input relay dan output relay ,
koneksi seri,
AND N.O. contact auxiliary relay, timer, counter

ANI koneksi seri, menjadikan kondisi konduksi
N.C. contact
AND inverse dan kondisi non konduksi.

OR
Koneksi pararel,
N.O. contact
OR dan SET
menunjukkan drive coil.
ORI
Koneksi pararel,
N.C. contact
OR inverse

ANB Koneksi seri
antar blok
AND block
ORB Koneksi seri
antar blok
OR block

OUT Instruksi
Out Coil drive

SET
Operasi Latch ,
Instruksi coil SET YMS
Set

RST Batal operasi latch
operation, instruksi RST YMSTCD
Reset coil

NOP
Tidak ada operasi Untuk menghapus program atau spasi
No operation

END
Mengakhiri Mengakhiri program Mengembalikan ke step 0
END program
