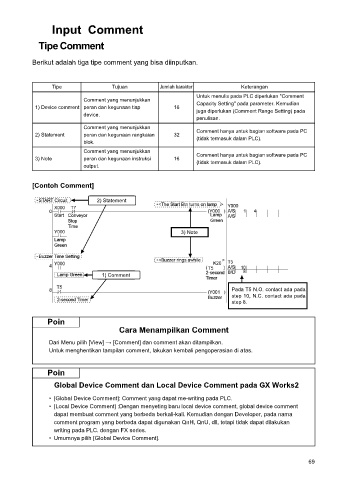

Input Comment

Tipe Comment

Berikut adalah tiga tipe comment yang bisa diinputkan.

Tipe Tujuan Jumlah karakter Keterangan
Untuk menulis pada PLC diperlukan "Comment
Comment yang menunjukkan Capacity Setting" pada parameter. Kemudian
1) Device comment peran dan kegunaan tiap 16
juga diperlukan (Comment Range Setting) pada
device.
penulisan.
Comment yang menunjukkan
Comment hanya untuk bagian software pada PC
2) Statement peran dan kegunaan rangkaian 32
(tidak termasuk dalam PLC).
blok.
Comment yang menunjukkan
Comment hanya untuk bagian software pada PC
3) Note peran dan kegunaan instruksi 16
(tidak termasuk dalam PLC).
output.

[Contoh Comment]

2) Statement

3) Note

1) Comment

Pada T5 N.O. contact ada pada
step 10, N.C. contact ada pada
step 8.

Poin
Cara Menampilkan Comment

Dari Menu pilih [View] → [Comment] dan comment akan ditampilkan.
Untuk menghentikan tampilan comment, lakukan kembali pengoperasian di atas.

Poin

Global Device Comment dan Local Device Comment pada GX Works2

• [Global Device Comment]: Comment yang dapat me-writing pada PLC.
• [Local Device Comment] :Dengan menyeting baru local device comment, global device comment
dapat membuat comment yang berbeda berkali-kali. Kemudian dengan Developer, pada nama
comment program yang berbeda dapat digunakan QnH, QnU, dll, tetapi tidak dapat dilakukan
writing pada PLC. dengan FX series.
• Umumnya pilih [Global Device Comment].
