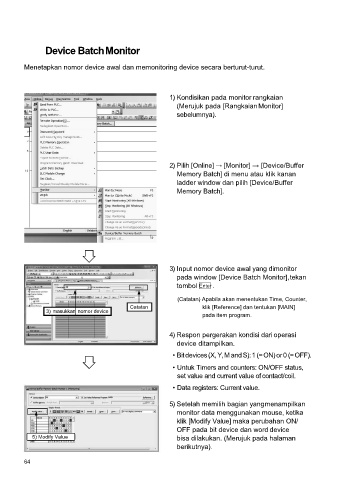

Device Batch Monitor
Menetapkan nomor device awal dan memonitoring device secara berturut-turut.
1) Kondisikan pada monitor rangkaian
(Merujuk pada [Rangkaian Monitor]
sebelumnya).
2) Pilih [Online] → [Monitor] → [Device/Buffer
Memory Batch] di menu atau klik kanan
ladder window dan pilih [Device/Buffer
Memory Batch].
3) Input nomor device awal yang dimonitor
pada window [Device Batch Monitor], tekan
tombol Enter .
(Catatan) Apabila akan menentukan Time, Counter,
Catatan klik [Reference] dan tentukan [MAIN]
3) masukkan nomor device
pada item program.
4) Respon pergerakan kondisi dari operasi
device ditampilkan.
• Bit devices (X, Y, M and S): 1 (= ON) or 0 (= OFF).
• Untuk Timers and counters: ON/OFF status,
set value and current value of contact/coil.
• Data registers: Current value.
5) Setelah memilih bagian yang menampilkan
monitor data menggunakan mouse, ketika
klik [Modify Value] maka perubahan ON/
OFF pada bit device dan word device
5) Modify Value bisa dilakukan. (Merujuk pada halaman
berikutnya).
