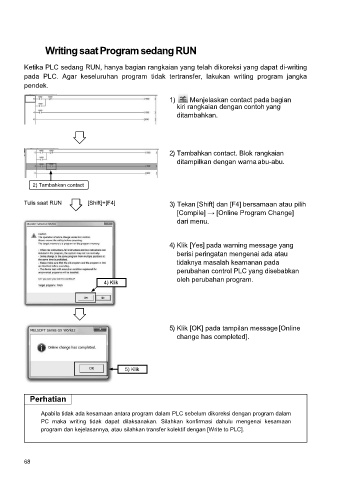

Page 68 - PLC

Writing saat Program sedang RUN

Ketika PLC sedang RUN, hanya bagian rangkaian yang telah dikoreksi yang dapat di-writing
pada PLC. Agar keseluruhan program tidak tertransfer, lakukan writing program jangka
pendek.

1) Menjelaskan contact pada bagian
kiri rangkaian dengan contoh yang
ditambahkan.

2) Tambahkan contact. Blok rangkaian

ditampilkan dengan warna abu-abu.

2) Tambahkan contact

Tulis saat RUN [Shift]+[F4] 3) Tekan [Shift] dan [F4] bersamaan atau pilih
[Compile] → [Online Program Change]
dari menu.

4) Klik [Yes] pada warning message yang
berisi peringatan mengenai ada atau
tidaknya masalah keamanan pada
perubahan control PLC yang disebabkan
oleh perubahan program.
4) Klik

5) Klik [OK] pada tampilan message [Online
change has completed].

5) Klik

Perhatian

Apabila tidak ada kesamaan antara program dalam PLC sebelum dikoreksi dengan program dalam
PC maka writing tidak dapat dilaksanakan. Silahkan konfirmasi dahulu mengenai kesamaan
program dan kejelasannya, atau silahkan transfer kolektif dengan [Write to PLC].

68
