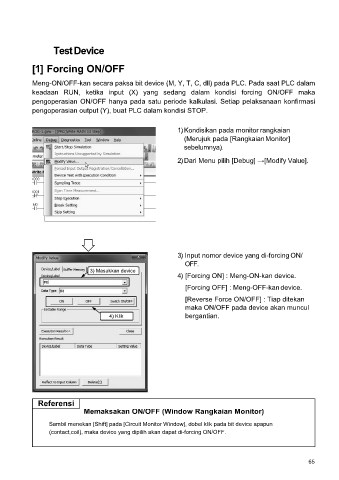

Page 65 - PLC

Test Device

[1] Forcing ON/OFF

Meng-ON/OFF-kan secara paksa bit device (M, Y, T, C, dll) pada PLC. Pada saat PLC dalam
keadaan RUN, ketika input (X) yang sedang dalam kondisi forcing ON/OFF maka
pengoperasian ON/OFF hanya pada satu periode kalkulasi. Setiap pelaksanaan konfirmasi
pengoperasian output (Y), buat PLC dalam kondisi STOP.

1) Kondisikan pada monitor rangkaian
(Merujuk pada [Rangkaian Monitor]
sebelumnya).

2) Dari Menu pilih [Debug] →[Modify Value].

3) Input nomor device yang di-forcing ON/
OFF.
3) Masukkan device
4) [Forcing ON] : Meng-ON-kan device.
[Forcing OFF] : Meng-OFF-kan device.

[Reverse Force ON/OFF] : Tiap ditekan
maka ON/OFF pada device akan muncul
4) Klik bergantian.

Referensi
Memaksakan ON/OFF (Window Rangkaian Monitor)
Sambil menekan [Shift] pada [Circuit Monitor Window], dobel klik pada bit device apapun
(contact,coil), maka device yang dipilih akan dapat di-forcing ON/OFF.

65
