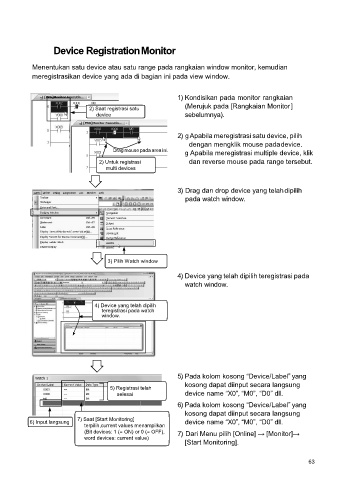

Device Registration Monitor
Menentukan satu device atau satu range pada rangkaian window monitor, kemudian
meregistrasikan device yang ada di bagian ini pada view window.
1) Kondisikan pada monitor rangkaian
(Merujuk pada [Rangkaian Monitor ]
2) Saat registrasi satu
device sebelumnya).
2) g Apabila meregistrasi satu device, pilih
dengan mengklik mouse pada device.
Drag mouse pada area ini.
g Apabila meregistrasi multiple device, klik
2) Untuk registrasi dan reverse mouse pada range tersebut.
multi devices
3) Drag dan drop device yang telah dipilih
pada watch window.
3) Pilih Watch window
4) Device yang telah dipilih teregistrasi pada
watch window.
4) Device yang telah dipilih
teregistrasi pada watch
window.
5) Pada kolom kosong “Device/Label” yang
kosong dapat diinput secara langsung
5) Registrasi telah
selesai device name “X0”, “M0”, “D0” dll.
6) Pada kolom kosong “Device/Label” yang
kosong dapat diinput secara langsung
7) Saat [Start Monitoring]
6) Input langsung device name “X0”, “M0”, “D0” dll.
terpilih,current values menampilkan
(Bit devices: 1 (= ON) or 0 (= OFF), 7) Dari Menu pilih [Online] → [Monitor]→
word devices: current value)
[Start Monitoring].
