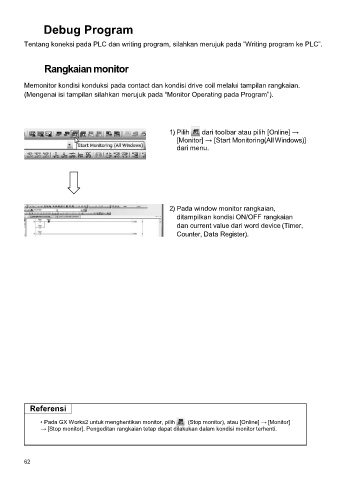

Debug Program
Tentang koneksi pada PLC dan writing program, silahkan merujuk pada “Writing program ke PLC”.
Rangkaian monitor
Memonitor kondisi konduksi pada contact dan kondisi drive coil melalui tampilan rangkaian.
(Mengenai isi tampilan silahkan merujuk pada “Monitor Operating pada Program”).
1) Pilih dari toolbar atau pilih [Online] →
[Monitor] → [Start Monitoring(All Windows)]
dari menu.
2) Pada window monitor rangkaian,
ditampilkan kondisi ON/OFF rangkaian
dan current value dari word device (Timer,
Counter, Data Register).
Referensi
• Pada GX Works2 untuk menghentikan monitor, pilih (Stop monitor), atau [Online] → [Monitor]
→ [Stop monitor]. Pengeditan rangkaian tetap dapat dilakukan dalam kondisi monitor terhenti.
