Page 67 - PLC

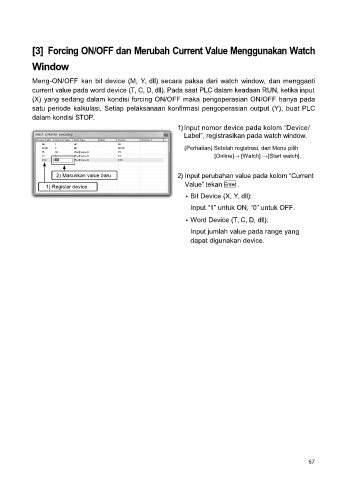

[3] Forcing ON/OFF dan Merubah Current Value Menggunakan Watch

Window

Meng-ON/OFF kan bit device (M, Y, dll) secara paksa dari watch window, dan mengganti
current value pada word device (T, C, D, dll). Pada saat PLC dalam keadaan RUN, ketika input
(X) yang sedang dalam kondisi forcing ON/OFF maka pengoperasian ON/OFF hanya pada
satu periode kalkulasi. Setiap pelaksanaan konfirmasi pengoperasian output (Y), buat PLC
dalam kondisi STOP.
1) Input nomor device pada kolom “Device/
Label”, registrasikan pada watch window.

(Perhatian) Setelah registrasi, dari Menu pilih

[Online]→ [Watch] →[Start watch].

2) Masukkan value baru 2) Input perubahan value pada kolom “Current

1) Register device. Value” tekan Enter .
• Bit Device (X, Y, dll):

Input “1” untuk ON, “0” untuk OFF.

• Word Device (T, C, D, dll):
Input jumlah value pada range yang
dapat digunakan device.

67
