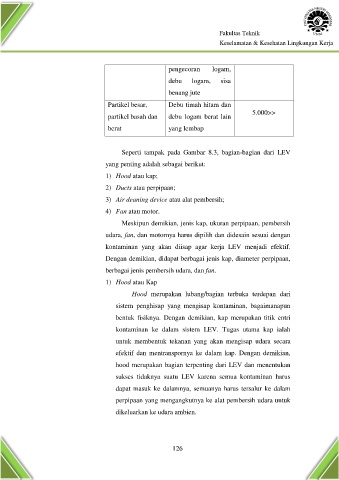

Page 7 - Modul Kegiatan Belajar 8

Fakultas Teknik

Keselamatan & Kesehatan Lingkungan Kerja

pengecoran logam,

debu logam, sisa

benang jute
Partikel besar, Debu timah hitam dan
5.000>>
partikel basah dan debu logam berat lain

berat yang lembap

Seperti tampak pada Gambar 8.3, bagian-bagian dari LEV

yang penting adalah sebagai berikut:

1) Hood atau kap;
2) Ducts atau perpipaan;

3) Air deaning device atau alat pembersih;

4) Fan atau motor.
Meskipun demikian, jenis kap, ukuran perpipaan, pembersih

udara, fan, dan motornya harus dipilih dan didesain sesuai dengan
kontaminan yang akan diisap agar kerja LEV menjadi efektif.

Dengan demikian, didapat berbagai jenis kap, diameter perpipaan,
berbagai jenis pembersih udara, dan fan.

1) Hood atau Kap

Hood merupakan lubang/bagian terbuka terdepan dari
sistem penghisap yang mengisap kontaminan, bagaimanapun

bentuk fisiknya. Dengan demikian, kap merupakan titik entri
kontaminan ke dalam sistem LEV. Tugas utama kap ialah

untuk membentuk tekanan yang akan mengisap udara secara
efektif dan mentranspornya ke dalam kap. Dengan demikian,

hood merupakan bagian terpenting dari LEV dan menentukan

sukses tidaknya suatu LEV karena semua kontaminan harus
dapat masuk ke dalamnya, semuanya harus tersalur ke dalam

perpipaan yang mengangkutnya ke alat pembersih udara untuk

dikeluarkan ke udara ambien.

126
