yang tterletak diantara kelompok tiang akan terangkat ke atas. Dengan
berjalannya waktu, karena terjadi rekonsolidasi tanah, beban tanah
yang terangkat kemudian turun Kembali menambah beban ujung
bawah tiang yang terletak pada lapisan lempung kaku.

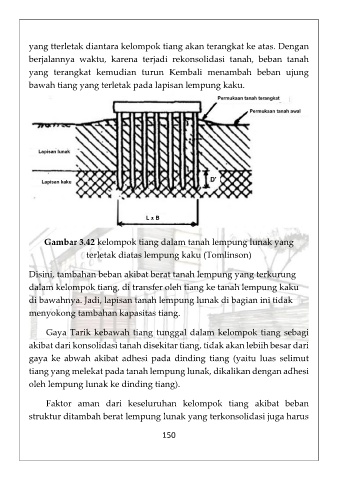

Gambar 3.42 kelompok tiang dalam tanah lempung lunak yang
terletak diatas lempung kaku (Tomlinson)

Disini, tambahan beban akibat berat tanah lempung yang terkurung
dalam kelompok tiang, di transfer oleh tiang ke tanah lempung kaku
di bawahnya. Jadi, lapisan tanah lempung lunak di bagian ini tidak
menyokong tambahan kapasitas tiang.

Gaya Tarik kebawah tiang tunggal dalam kelompok tiang sebagi
akibat dari konsolidasi tanah disekitar tiang, tidak akan lebiih besar dari
gaya ke abwah akibat adhesi pada dinding tiang (yaitu luas selimut
tiang yang melekat pada tanah lempung lunak, dikalikan dengan adhesi
oleh lempung lunak ke dinding tiang).

Faktor aman dari keseluruhan kelompok tiang akibat beban
struktur ditambah berat lempung lunak yang terkonsolidasi juga harus

150
