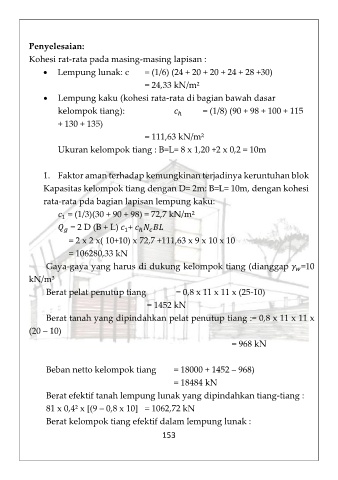

Penyelesaian:
Kohesi rat-rata pada masing-masing lapisan :
• Lempung lunak: c = (1/6) (24 + 20 + 20 + 24 + 28 +30)
= 24,33 kN/m²
• Lempung kaku (kohesi rata-rata di bagian bawah dasar
kelompok tiang): = (1/8) (90 + 98 + 100 + 115
ℎ
+ 130 + 135)
= 111,63 kN/m²
Ukuran kelompok tiang : B=L= 8 x 1,20 +2 x 0,2 = 10m

1. Faktor aman terhadap kemungkinan terjadinya keruntuhan blok
Kapasitas kelompok tiang dengan D= 2m: B=L= 10m, dengan kohesi
rata-rata pda bagian lapisan lempung kaku:
= (1/3)(30 + 90 + 98) = 72,7 kN/m²
1
= 2 D (B + L) +
1
ℎ

= 2 x 2 x( 10+10) x 72,7 +111,63 x 9 x 10 x 10
= 106280,33 kN
Gaya-gaya yang harus di dukung kelompok tiang (dianggap =10

kN/m³
Berat pelat penutup tiang = 0,8 x 11 x 11 x (25-10)
= 1452 kN
Berat tanah yang dipindahkan pelat penutup tiang := 0,8 x 11 x 11 x
(20 – 10)
= 968 kN

Beban netto kelompok tiang = 18000 + 1452 – 968)
= 18484 kN
Berat efektif tanah lempung lunak yang dipindahkan tiang-tiang :
81 x 0,4² x [(9 – 0,8 x 10] = 1062,72 kN
Berat kelompok tiang efektif dalam lempung lunak :
153
