3.14.1 Tiang Ujung jepit dan Tiang Ujung Bebas
Dalam analisis gaya lateral, tiang-tiang perlu dibedakan menurut
model ikatannya dengan pelat penutup tiang. Karena model ikatan
tersebut sangat mempengaruhi kelakuan tiang dalam mendukung
beban lateral. Sehubungan dengan hal tersebut, tiang-tiang dibedakan
menjadi 2 tipe yaitu :
1. Tiang ujung jepit
2. Tiang ujung bebas
McNulty mendefinisikan tiang ujung jepit sebagai tiang yang ujung
atasnya terjepit (tertanam) dalam pelat penutup kepala tiang paling
sedikit sedalam 60 cm atau 24 inchi. Dengan demikian, untuk tiang-
tiang yang bagian atasnya tidak terjepit atau terjepit kurang dari 60 cm,
maka termasuk tiang ujung bebas.

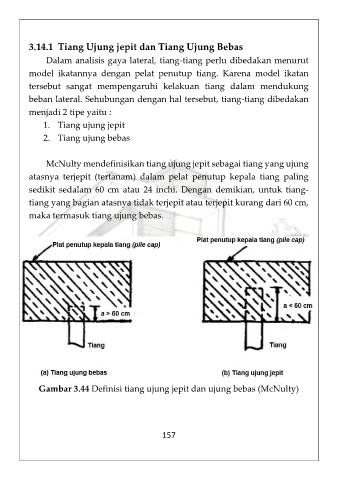

Gambar 3.44 Definisi tiang ujung jepit dan ujung bebas (McNulty)
