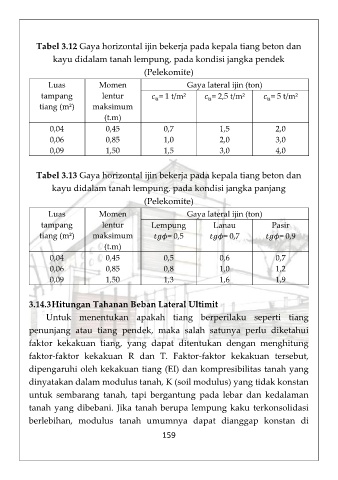

Page 175 - E-modul Muhammad Aswan_2025_OKTOBER 031025

Tabel 3.12 Gaya horizontal ijin bekerja pada kepala tiang beton dan
kayu didalam tanah lempung, pada kondisi jangka pendek
(Pelekomite)
Luas Momen Gaya lateral ijin (ton)
tampang lentur = 1 t/m² = 2,5 t/m² = 5 t/m²

tiang (m²) maksimum
(t.m)
0,04 0,45 0,7 1,5 2,0
0,06 0,85 1,0 2,0 3,0
0,09 1,50 1,5 3,0 4,0

Tabel 3.13 Gaya horizontal ijin bekerja pada kepala tiang beton dan
kayu didalam tanah lempung, pada kondisi jangka panjang
(Pelekomite)
Luas Momen Gaya lateral ijin (ton)
tampang lentur Lempung Lanau Pasir
tiang (m²) maksimum = 0,5 = 0,7 = 0,9
(t.m)
0,04 0,45 0,5 0,6 0,7
0,06 0,85 0,8 1,0 1,2
0,09 1,50 1,3 1,6 1,9

3.14.3 Hitungan Tahanan Beban Lateral Ultimit
Untuk menentukan apakah tiang berperilaku seperti tiang
penunjang atau tiang pendek, maka salah satunya perlu diketahui
faktor kekakuan tiang, yang dapat ditentukan dengan menghitung
faktor-faktor kekakuan R dan T. Faktor-faktor kekakuan tersebut,
dipengaruhi oleh kekakuan tiang (EI) dan kompresibilitas tanah yang
dinyatakan dalam modulus tanah, K (soil modulus) yang tidak konstan
untuk sembarang tanah, tapi bergantung pada lebar dan kedalaman
tanah yang dibebani. Jika tanah berupa lempung kaku terkonsolidasi
berlebihan, modulus tanah umumnya dapat dianggap konstan di
159
