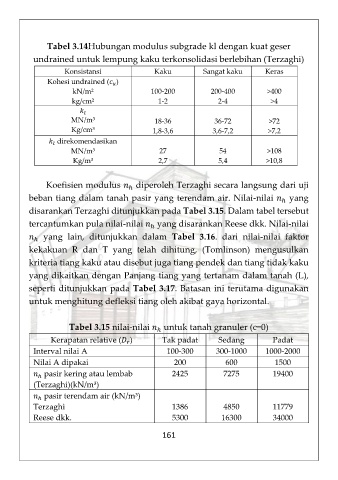

Tabel 3.14Hubungan modulus subgrade kl dengan kuat geser
undrained untuk lempung kaku terkonsolidasi berlebihan (Terzaghi)
Konsistansi Kaku Sangat kaku Keras
Kohesi undrained ( )
kN/m² 100-200 200-400 >400
kg/cm² 1-2 2-4 >4

MN/m³ 18-36 36-72 >72
Kg/cm³ 1,8-3,6 3,6-7,2 >7,2
direkomendasikan
MN/m³ 27 54 >108
Kg/m³ 2,7 5,4 >10,8

Koefisien modulus diperoleh Terzaghi secara langsung dari uji
ℎ
beban tiang dalam tanah pasir yang terendam air. Nilai-nilai yang
ℎ
disarankan Terzaghi ditunjukkan pada Tabel 3.15. Dalam tabel tersebut
tercantumkan pula nilai-nilai yang disarankan Reese dkk. Nilai-nilai
ℎ
yang lain, ditunjukkan dalam Tabel 3.16. dari nilai-nilai faktor
ℎ
kekakuan R dan T yang telah dihitung, (Tomlinson) mengusulkan
kriteria tiang kaku atau disebut juga tiang pendek dan tiang tidak kaku
yang dikaitkan dengan Panjang tiang yang tertanam dalam tanah (L),
seperti ditunjukkan pada Tabel 3.17. Batasan ini terutama digunakan
untuk menghitung defleksi tiang oleh akibat gaya horizontal.

Tabel 3.15 nilai-nilai untuk tanah granuler (c=0)
ℎ
Kerapatan relative ( ) Tak padat Sedang Padat

Interval nilai A 100-300 300-1000 1000-2000
Nilai A dipakai 200 600 1500
pasir kering atau lembab 2425 7275 19400
ℎ
(Terzaghi)(kN/m³)
pasir terendam air (kN/m³)
ℎ
Terzaghi 1386 4850 11779
Reese dkk. 5300 16300 34000

161
