3.11.1 Tiang Tunggal
Gaya gesek dinding negative berpengaruh pada tiang tunggal
sampai pada kedalaman tertentu, yaitu sampai titik netral. Titik netral
adalah titik dimana gerakan tanah relative terhadap dinding tiang nol.
Di bawah titik netral tersebut, gesek dinding menjadi positif. Tiitik
netral terletak di dekat ujung bawah tiang untuk tiang yang menembus
tanah lunak yang berada di atas lapisan pendukung tiang yang berupa
batu dengan kapasitas dukung yang tinggi. Pada kondisi ini, seluruh
Panjang tiang yang berada di lapisan tanah lunak akan dipengaruhi oleh
gesek dinding negatif.
Distribusi gesek dinding negative di sepanjang dinding tiang
tunggal yang menembus lapisan lunak yang terletak di atas lapisan
keras (batu) diperlihatkan pada Gambar 3.25.

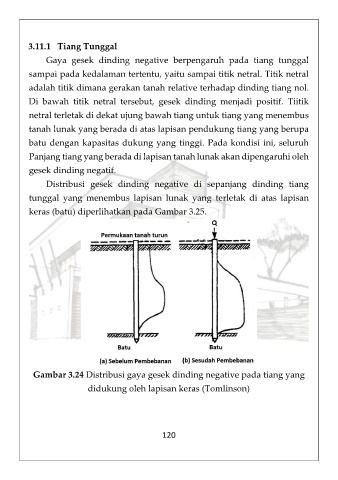

Gambar 3.24 Distribusi gaya gesek dinding negative pada tiang yang
didukung oleh lapisan keras (Tomlinson)
