Gesek dinding negative pada kelompok tiang, dapat dihitung
dengan cara seperti yang ditunjukkan pada Gambar 3.25 .

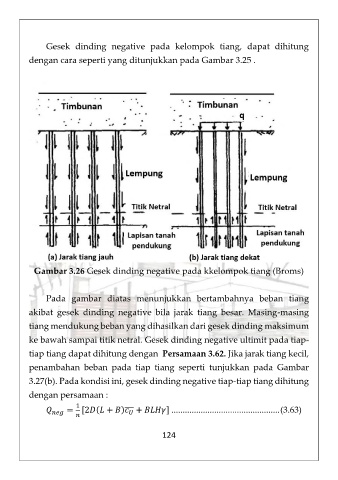

Gambar 3.26 Gesek dinding negative pada kkelompok tiang (Broms)
Pada gambar diatas menunjukkan bertambahnya beban tiang
akibat gesek dinding negative bila jarak tiang besar. Masing-masing
tiang mendukung beban yang dihasilkan dari gesek dinding maksimum
ke bawah sampai titik netral. Gesek dinding negative ultimit pada tiap-
tiap tiang dapat dihitung dengan Persamaan 3.62. Jika jarak tiang kecil,
penambahan beban pada tiap tiang seperti tunjukkan pada Gambar
3.27(b). Pada kondisi ini, gesek dinding negative tiap-tiap tiang dihitung
dengan persamaan :
1
̅
= [2 ( + ) ̅̅ + ] ................................................ (3.63)
